Как работает ножничный подъемник

Дата публикации: 22 июня 2020 г.

Особенности конструкции

В основе конструкции — сдвоенный Х-образный рычаг: одна пара его нижних ветвей шарнирно соединена с опорной тележкой, другая пара свободно скользит по направляющим.

Верхние ветви тем же образом крепятся к рабочей платформе. При подъёме платформы роликовые «свободные» ножки стремятся приблизиться к закреплённым шарнирами, при опускании — расходятся.

Обычно ножничный подъёмник собирают из трёх–пяти Х-образных секций, установленных друг над другом и подвижно связанных. Такая пантографная кинематика позволяет делать платформы прямоугольного сечения довольно большого размера.

Преимущества

Только ножничные вышки-подъёмники способны предложить настолько крупные рабочие площадки. По функциональности они близки к строительным лесам, но есть принципиальная разница: леса охватывают здание по периметру, тогда как платформа вышки используется одной бригадой на конкретном участке.
Подъёмник мобилен, быстро разворачивается и сворачивается. При этом требуется регулярное обслуживание, расходные материалы (масла, топливо/электроэнергия) и запчасти.
Подъём и спуск платформы, передвижение, поворот колёс и торможение реализованы через гидросистему.
Привод гидравлики — электродвигатель постоянного тока 24/48 В у электрических моделей либо дизельный двигатель. Электроподъёмники можно доукомплектовать дизель-генератором для подзаряда собственных аккумуляторов — удобно, если на объекте нет стационарного электроснабжения.
Пульт управления дублируется на рабочей платформе — это позволяет перемещать машину по площадке на высоте без обязательного опускания вниз.

Скорость движения с поднятой платформой составляет около 0,5…2 км/ч, транспортная — 2…7 км/ч.

Габариты и размерные группы

Габариты подбирают с учётом свободного прохождения дверных проёмов.
Самая узкая машина — Haulotte Optimum 8 — имеет ширину 76 см.
Шириной 81 см выпускаются, например, Haulotte Compact 10N (рабочая высота — 10 м), а также Genie GS-1932 (РВ 8 м) и GS-2632 (РВ 10 м).

Грузоподъёмность свыше 200 кг позволяет поднимать на высоту двух рабочих с инструментом.

К группе шириной около 1,2 м относятся французские Haulotte Compact 10 и 12; рабочая высота соответствует числам в названии. Малые и средние версии оснащаются электродвигателями постоянного тока 24 В.

Крупный размерный класс (до 1,8 м по ширине) питается от электродвигателей 48 В. В эту группу входят и дизельные ножничные модели: Haulotte Compact 12 DX (РВ 12 м, грузоподъёмность 450 кг), Genie GS-4390 (РВ 15 м, 680 кг) и другие.

Характеристики

Модель	Высо- та подъе- ма платф.*, м	Грузо- подъем-ность, кг	Размеры платф. **, м	Собст. масса, кг	Раб. место (вмест-сть), чел.	Привод электро – напряжение, В – емкость, А.ч/ дизель – мощность, л.с.	Скорость дв-я трансп./с поднятой платф. ***, км/ч	Радиус поворота (внеш.), м	Время подъем/ опуск. платф., с	Габариты в слож. полож., ДхШхВ, мм
Genie GS-1932	5,8	272	2,54х0,74	1503	2	Эл., 24–225	4/ 0,8	1,55	29/ 16	1830х810х 1750
Genie GS-2632	7,9	227	3,18х0,74	1959	2	Эл., 24– 225	3,5/ 0,8	2,13	40/ 30	2410х810х 1910
Genie GS-4390 RT	13,1	680	5,34(6,57)х х1,83	5973	7	Диз., 49	6,8/ 1,1	5,33	45/ 39	3940х2290х 2250
Haulotte Compact 10N	8	230	3,14х0,72	2160	2	Эл., 24–185	3,5/ 1,0	2,38	51/ 42	2450х810х 2180
Haulotte Compact 12	10	300	3,14х1,11	2470	2	Эл., 24–255	3,5/ 0,9	2,5	83/ 52	2450х1200х 2380
Haulotte Compact 12 DX	10,2	450	3,70х1,54	4060	4	Диз., 24,5	5,5/ 0,8	3,5	40/ 51	3170х1800х 2550
Haulotte H 18 SX (SXL)	16	500	6,00 (7,30)х х1,89	7300	4	Диз., 31	6,0/ 1,6 (0,7)	4,96	60/ 60	4180 (5300) х х2250х2970
* Расстояние от пола площадки до уровня пола здания (земли).
** Максимальные размеры с выдвижными расширителями (в скобках – длина с двумя раздвижными платформами).
*** Допускается при подъеме на небольшую высоту на твердом ровном покрытии.

ножничные подъемники технические характеристики

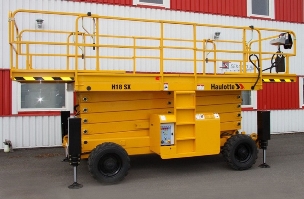

Ножничный дизельный подъемник Haulotte H 18 SX в поднятом состоянии
